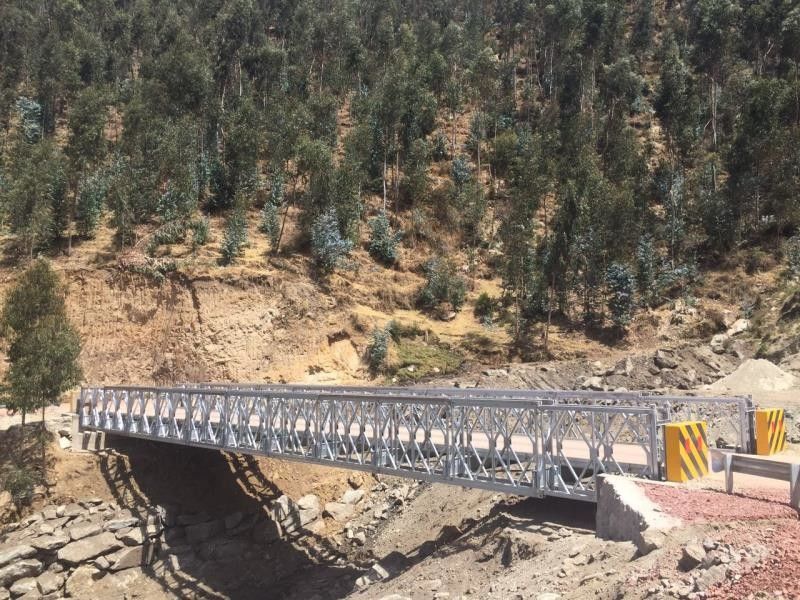

Puente modular de acero carga HL-93 AASHTO
Descripción General del Puente HARZONE CB200A
| Características Principales |
| Estructura Modular |
Estructuras de acero modular totalmente intercambiables entre los componentes del mismotipo. De fácil y rápido armado y desarmado. Sus componentes permiten su fácil transporte y manipulación manual en el campo o para uso mínimo de equipo pesado y herramientas, empleando mano de obra no especializadaysin entrenamiento altamente calificado. |
|
Vigas Longitudinales
y Transversales
|
Las vigas longitudinales que comprenden paneles prefabricados conectados por bulones y ensamblados en una fila al lado de la otra o en doble nivel de piso; según las configuraciones de diseño (Ver Tablas N°1 y N°2).Las vigas longitudinales están unidas por los traveseros, constuyéndoseestos en las vigas transversales del puente y quesoportan una calzada para uno
o dos carriles, conformada por tableros modulares de acero prefabricados, cuya superficie superior se encuentra recubierta con material epóxico yagregado antideslizante.
|
| Aceros |
Los Aceros empleados para la fabricación de las estructuras metálicas cumplen con las propiedades mecánicas de las estructuras para la sobrecarga HL-93 de las especificaciones AASHTO LRFD. Los elementos principales (vigas, paneles, cordones y pisos) son perfiles laminados en caliente. los elementossecundarios son laminados en frio. |
| Estructura de Soporte y Sistema de Conexión |
Conformado por elementos dearriostramiento, bulonesy pernos. |
| Carga |
HL-93 de las especificaciones AASHTO LRFD |
| Deflexión |
L/800 (máxima) |
| Ciclo de Carga |
1,000,000 (mínimo) |
| Soldadura |
AASHTO/AWS D1.5M/D1.5 |
| Galvanizado Elementos Principales |
ASTMA 123/A123M-24 |
|
Galvanizado Elementos
de Conexión
|
ASTMA153/A153M-23 |
|
Galvanizado Elementos
de Unión
|
ASTM B633-23 |
Geometría General de la Estructura del Puente Metálico
Modular HARZONE CB200A
|
Tabla de Configuración de Paneles
(Ver Tabla N°1 y N°2)
|
| Configuración |
Descripción |
| SS |
SIMPLE SIMPLE, una hilera de paneles a cada lado, empleado como parte de la configuración de nariz de lanzamiento. |
| DS |
DOBLE SIMPLE, dos hileras de paneles a cada lado, sin cordones de refuerzo. |
| DSR2 |
DOBLE SIMPLE REFORZADO DOS, dos hileras de paneles a cada lado, con cordones de refuerzo superiores e inferiores en todas las hileras, excepto en los módulos inicial y final. |
| DDR1 |
DOBLE DOBLE REFORZADO UNO, dos hileras dobles de paneles a cada lado, con cordones de refuerzo superiores e inferiores en ambas hileras internas, excepto en los módulos inicial y final. |
| DDR2 |
DOBLE DOBLE REFORZADO DOS, dos hileras dobles de paneles a cada lado con cordones de refuerzo superiores e inferiores en todas las hileras,
excepto en los módulos inicial y final.
|
| DDR2H |
DOBLE DOBLE REFORZADO DOS PESADO, dos hileras dobles de paneles a
cada lado con cordones de refuerzo pesado superiores e inferiores en todas las hileras, excepto en los módulos inicial y final.
|
|
DDR2SH
|
DOBLE DOBLE REFORZADO DOS PESADO DE ALTA FLEXIÓN, dos hileras
dobles de paneles a cada lado con cordones de refuerzo pesado de alta
flexión superiores e inferiores en todas las hileras, excepto en los módulos inicial y final.
|
| TSR2 |
TRIPLE SIMPLE REFORZADO DOS, tres hileras de paneles a cada lado, con cordones de refuerzo superiores e inferiores en ambas hileras internas y externas, excepto los módulos inicial y final. |
| TSR3 |
TRIPLE SIMPLE REFORZADO TRES, tres hileras de paneles a cada lado, con cordones de refuerzo superiores inferiores en todas las hileras, excepto en los módulos iniciales y final. |
| TDR2 |
TRIPLE DOBLE REFORZADO DOS, tres hileras dobles de paneles a cada lado, con cordones de refuerzo superiores e inferiores en ambas hileras internas y externas, excepto en los módulos inicial y final. |
| TDR3 |
TRIPLE DOBLE REFORZADO TRES, tres hileras dobles de paneles a cada lado, con cordones de refuerzo superiores e inferiores en todas las hileras,
excepto en los módulos inicial.
|
| TDR3H |
TRIPLE DOBLE REFORZADO TRES PESADO, tres hileras dobles de paneles a cada lado con cordones de refuerzo pesado en todas las hileras, excepto en los módulos inicial y final. |
| TDR3SH |
TRIPLE DOBLE REFORZADO TRES PESADO DE ALTA FLEXIÓN, tres hileras dobles de paneles a cada lado con cordones de refuerzo pesado de alta flexión en todas las hileras, excepto en los módulos inicial y final. |
Tabla N° 1 Configuración - Puentes HARZONE CB200A
Tabla de Configuración para la Carga Viva HL-93 para puente de una vía de 4.2m
| LUZ |
CONFIGURACIÓN DE PUENTE |
CONFIGURACIÓN DE NARIZ DE LANZAMIENTO |
INSTALACIÓN DE
ESLABÓN DE
LANZAMIENTO
|
|
SIN
PASARELA
|
CON
PASARELA
|
| 12.19 |
DS |
DS |
3SS |
A |
| 15.24 |
DS |
DS |
4SS |
A |
| 18.29 |
DS |
DS |
4SS |
A |
| 21.34 |
DS |
DS |
5SS |
A |
| 24.38 |
DS |
DSR2 |
5SS |
A |
| 27.43 |
DSR2 |
DSR2 |
6SS |
A |
| 30.48 |
DSR2 |
DSR2* |
6SS |
A |
| 33.53 |
DSR2 |
DSR2* |
7SS |
A |
| 36.58 |
DSR2 |
DSR2* |
7SS |
A |
| 39.62 |
TSR2 |
TSR2* |
8SS |
B |
| 42.67 |
TSR3 |
TSR3 |
8SS-1DS |
B |
| 45.72 |
DDR1* |
DDR1** |
7SS-2DS |
B |
| 48.77 |
DDR1* |
DDR2* |
7SS-3DS |
B |
| 51.82 |
DDR1* |
DDR2* |
7SS-4DS |
B |
| 54.86 |
DDR2* |
DDR2H* |
7SS-4DS |
B |
| 57.91 |
DDR2* |
DDR2H* |
6SS-6DS |
C |
| 60.96 |
DDR2* |
DDR2SH* |
7SS-6DS |
C |
(*) Significa que en los extremos se instalan paneles de corte.
(**) Significa que en los extremos se instalan paneles de corte pesados.
(H) Significa que se utiliza cordones de refuerzo pesado (denominado Tipo B).
(SH) Significa que se utiliza cordones de refuerzo pesado para alta flexión (denominado Tipo C).
Tabla N° 2 Configuración - Puentes HARZONE CB200A
Tabla de Configuración para la Carga Viva HL-93 para puente de Doble vía de 7.35m
| LUZ |
CONFIGURACIÓN DE PUENTE |
CONFIGURACIÓN DE NARIZ DE LANZAMIENTO |
INSTALACIÓN DE
ESLABÓN DE
LANZAMIENTO
|
|
SIN
PASARELA
|
CON
PASARELA
|
| 12.19 |
DS |
DS* |
3SS |
A |
| 15.24 |
DS* |
DS* |
4SS |
A |
| 18.29 |
DS* |
DSR2** |
4SS |
A |
| 21.34 |
DSR2** |
DSR2** |
5SS |
A |
| 24.38 |
DSR2** |
DSR2** |
5SS |
A |
| 27.43 |
TSR2* |
TSR2** |
6SS |
A |
| 30.48 |
TSR3 |
TSR3* |
6SS |
A |
| 33.53 |
DDR2* |
DDR2* |
7SS |
A |
| 36.58 |
DDR2* |
DDR2** |
6SS-2DS |
A |
| 39.62 |
DDR2* |
DDR2** |
6SS-2DS |
A |
| 42.67 |
DDR2* |
DDR2** |
7SS-2DS |
A |
| 45.72 |
DDR2** |
DDR2H** |
7SS-2DS |
B |
| 48.77 |
DDR2H** |
TDR2** |
7SS-3DS |
B |
| 51.82 |
TDR2* |
TDR3* |
6SS-5DS |
B |
| 54.86 |
TDR3 |
TDR3H* |
6SS-5DS |
C |
| 57.91 |
TDR3 |
TDR3H* |
5SS-7DS |
C |
| 60.96 |
TDR3H |
TDR3SH* |
5SS-7DS |
C |
(*) Significa que en los extremos se instalan paneles de corte.
(**) Significa que en los extremos se instalan paneles de corte pesados.
(H) Significa que se utiliza cordones de refuerzo pesado (denominado Tipo B).
(SH) Significa que se utiliza cordones de refuerzo pesado para alta flexión (denominado Tipo C).
Pruebas de Carga - Puente HARZONE CB200A
Carga HL - 93, Deflexión L/800
HARZONE suministra sus puentes considerando las Pruebas de Carga a requerimiento del cliente, a fin de demostrar que sus puentes están diseñados para la Sobre carga HL–93 de las Especificaciones AASHTO –LRFD y la Deflexión máxima bajo carga viva limitada a L/800.
Las estructuras metálicas HARZONE CB200A se encuentran diseñadas para la Sobre carga HL–93 de las Especificaciones AASHTO LRFD, para 1´000.00 de ciclos de carga vinculados con el rango de esfuerzos (fatiga) y para una deflexión máxima bajo carga viva limitada a L/800.
Pruebade Carga de nuestras estructuras
Se evalúa el comportamiento estructural de los Puentes HARZONE CB200A, en los estados de carga más desfavorables.
Se miden sistemáticamente flechas y deformaciones unitarias, según Especificación AASHTO – LRFD.
Se comprueba que los puentes HARZONE están diseñados para una deflexión máxima bajo carga viva limitada a L/800.
